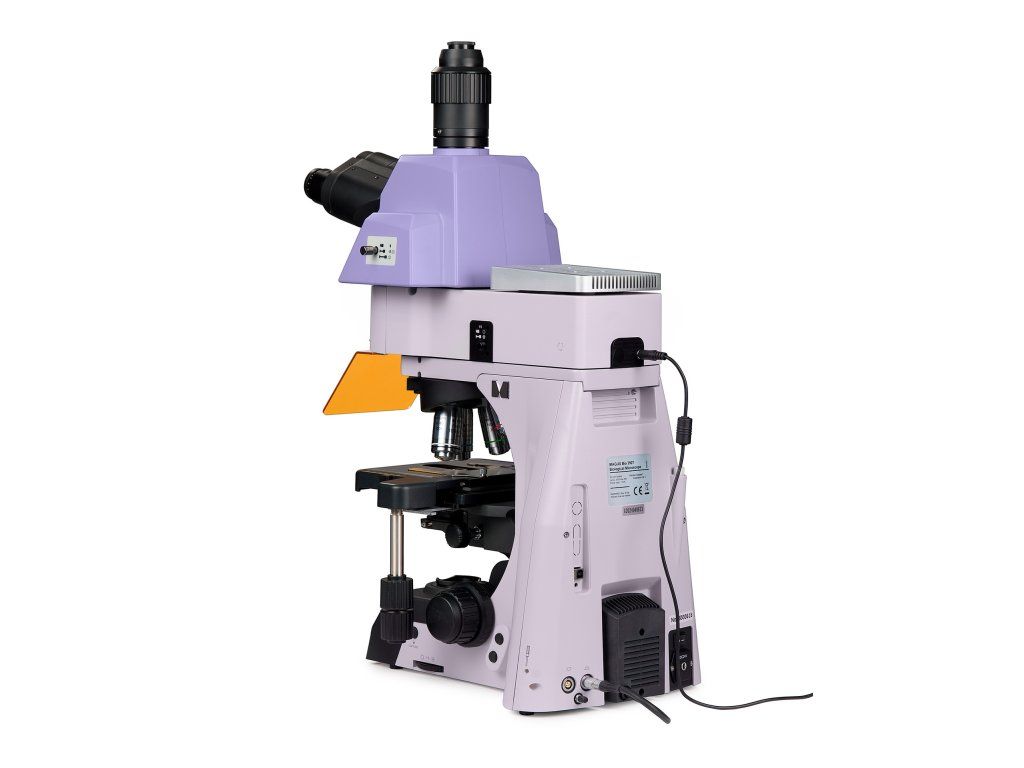

Fluorescenční mikroskop MAGUS Lum 490L

Mikroskop výzkumné třídy pro studium preparátů v odraženém světle metodou fluorescence a v procházejícím světle metodou světlého pole. Instalace dalšího příslušenství umožní využít techniky tmavého pole, fázového kontrastu, diferenciálního interferenčního kontrastu a polarizace. Motorizovaný revolverový nosič objektivů a kondenzor automatizují proces přepínání objektivů a nastavování osvětlovacího systému pro každý z nich. Uživatel není rozptylován nastavením, a proto se může soustředit na prováděný výzkum, což zvyšuje rychlost činností. Fluorescenční mikroskopie je založena na schopnosti některých látek zářit při vystavení světlu určité části spektra. Osvětlovač pro odražené světlo obsahuje čtyři kostky fluorescenčních filtrů, které zajišťují optimální podmínky pro excitaci fluorescence v modrém, zeleném, ultrafialovém a červeném rozsahu emisních vlnových délek. Tento mikroskop je určen k použití ve zdravotnických zařízeních a laboratořích, výzkumných organizacích, forenzních laboratořích, průmyslových a environmentálních organizacích, farmaceutických společnostech či vzdělávacích institucích.

Hlavice mikroskopu

Trinokulární hlavice s optikou s korekcí na nekonečno. Uživatel si zvolí nejpohodlnější úhel sklonu hlavy mikroskopu v rozsahu 0° až 35°. Digitální kamera je namontována na svislém tubusu. Paprsek se rozdělí v poměru 0/100, 100/0 nebo 80/20. Základní konfigurace zahrnuje okuláry 10x/25 mm s dioptrickou korekcí a velkým očním reliéfem pro práci s brýlemi.

Revolverový nosič objektivů

Motorizovaný revolverový nosič pro 6 objektivů je orientován směrem od pozorovatele, ke stojanu: uživatel vidí objektiv zasunutý do optické dráhy a prostor nad pracovním stolkem je volný. Do volného slotu lze také nainstalovat přídavný objektiv pro dosažení většího zvětšení. Nad revolverovým nosičem objektivů je slot se záslepkou pro instalaci analyzátoru nebo posuvníků pro diferenciální interferenční kontrast.

Rovinné semiapochromatické fluorescenční objektivy

Čočky objektivů jsou vyrobeny z fluoritu, minerálu s vysokou mírou propustnosti v širokém rozsahu vlnových délek, bez autofluorescence a dvojlomu a s korekcí sekundárního spektra. Vysoká numerická apertura zvyšuje rozlišovací schopnost objektivu. Obraz v okulárech i obraz z digitální kamery je čistší, kontrastnější a jasnější než u běžných rovinných achromatických objektivů. Rovinné semiapochromatické objektivy mají chromatické aberace korigované pro čtyři barvy, sférickou aberaci korigovanou pro tři barvy a zakřivení pole korigované pro 90 % průměru zorného pole. Objektiv 4x je navržen pro práci se vzorky s krycím sklíčkem nebo bez něj. Objektivy 10x, 20x, 40x a 100x se používají k pozorování preparátů s krycím sklíčkem o tloušťce 0,17 mm. Objektiv 100x podporuje olejovou imerzi. Všechny objektivy jsou navrženy pro délku tubusu korigovanou na nekonečno. Parfokální vzdálenost je 60 mm.

Dálkové ovládání revolverového nosiče objektivů

Na předním panelu mikroskopu jsou tlačítka pro volbu objektivů. Když stisknete tlačítko, revolverový nosič objektivů automaticky nastaví zvolený objektiv do provozní polohy. K přepínání mezi dvěma nejčastěji používanými objektivy slouží samostatné tlačítko. Na obou stranách těla vedle zaostřovacích knoflíků jsou tlačítka pro otáčení revolverového nosiče objektivů. Osvětlení a poloha přední čočky kondenzoru se automaticky nastaví podle zvoleného objektivu. Tyto funkce zvyšují uživatelský komfort, rychlost a efektivitu.

Zachování komfortní úrovně jasu v procházejícím světle při změně zvětšení

Objektivy různých zvětšení propouštějí světlo s různou úrovní intenzity, a proto je třeba při každé změně objektivu upravit jas světla. Při přepnutí z objektivu s vyšším zvětšením na objektiv s nižším zvětšením dochází k únavě očí, protože jas obrazu v okulárech se náhle zvýší. Mikroskop MAGUS Lum 490L, který je vybaven inteligentním ovládáním jasu, tento problém řeší. Mikroskop si pamatuje jas pro každý objektiv, který uživatel zvolil, a automaticky jej nastaví při otáčení revolverového nosiče objektivů. Inteligentní ovládání zkracuje dobu potřebnou k nastavení jasu. Mikroskop MAGUS Lum 490L zvyšuje uživatelský komfort a šetří váš čas i v případech, kdy práce vyžaduje časté změny zvětšení.

Mechanismus zaostřování

Mikroskop je vybaven nízko umístěnými koaxiálními knoflíky pro hrubé a jemné zaostřování. Výzkumník si může položit ruce na stůl a zaujmout pohodlnou pozici před mikroskopem. Aretační knoflík hrubého ostření vám pomůže rychle nastavit mikroskop po změně studovaného objektu. Knoflík je umístěn na levé straně mikroskopu na stejné ose jako zaostřovací mechanismus. Kroužkem na pravé straně se nastavuje tuhost dráhy hrubého ostření. Uživatel si nastaví tuhost tak, aby se mu pohodlně pracovalo.

Pracovní stolek

Deska pracovního stolku je vyrobena ze safírového skla. Tvrdosti a trvanlivosti safírového skla, stejně jako jeho odolnosti proti poškrábání a chemikáliím, se vyrovná pouze diamantové sklo. Výrazně překonává oblíbené chemicky tvrzené sklo Gorilla Glass. Podle Mohsovy stupnice (desetibodová stupnice relativní tvrdosti minerálních povrchů) má sklo Gorilla Glass skóre 6,8, safírové skóre 9 a diamantové skóre 10 bodů. Držák preparátu je upevněn dvěma šrouby a lze jej při ručním skenování snadno vyjmout. Výškově nastavitelný ovládací knoflík pracovního stolku zajišťuje uživatelský komfort a umožňuje uživateli opřít ruku o stůl, aby se neunavil. Ovládací knoflík je také vybaven funkcí nastavení tuhosti, která umožňuje zvolit optimální tuhost při otáčení pro plynulý a přesný pohyb vzorku.

Epifluorescenční osvětlovač

Uvnitř nástavce se nachází 5polohový otočný nosič se čtyřmi fluorescenčními filtry různých vlnových délek: širokopásmovým modrým (B), zeleným (G), ultrafialovým (UV) a úzkopásmovým červeným (R). Filtr se volí otáčením kroužku. Jedna poloha karuselu odpovídá pozorování ve světlém poli. Nastavitelná polní clona omezuje osvětlené pole. Zdrojem budicího světla jsou LED diody. LED diody okamžitě dosáhnou jasu nastaveného uživatelem. Při delším používání se nezahřívají a v případě potřeby se mohou rychle vypnout. Díky tomu lze snadno přecházet z techniky světlého pole na fluorescenci a zpět. Životnost LED diod je 50 000 hodin. Pro výuku na vysokých školách se doporučuje zvolit fluorescenci založenou na technologii LED diod, protože jsou nenáročné na údržbu a jejich použití je nejbezpečnější.

Kondenzor

Optimální nastavení kondenzoru pro každý objektiv: u objektivů s malým zvětšením se odklápěcí čočka automaticky vysune z dráhy paprsku a u objektivů se zvětšením větším než 10x se vrátí zpět. O jeden manuální krok méně – pro rychlou a pohodlnou obsluhu. Uživatel může také individuálně nastavit polohu sklopné čočky kondenzoru pro konkrétní studie. Kondenzor je výškově nastavitelný a lze jej vycentrovat. Typ montáže: s rybinovým držákem. Kroužkem kondenzoru se nastavuje aperturní clona. Tělo kondenzoru má bílé označení clony a barevné označení pro zvětšení objektivu a prstenec má indikační značku. Pro dosažení vysoce kontrastního obrazu se doporučuje nastavit aperturovou clonu mírně pod hodnotu odpovídající používanému objektivu.

Zdroj procházejícího světla

Osvětlovací soustava pro pozorování v procházejícím světle používá 3W LED diodu. Barevná teplota se při nastavení jasu nemění. Životnost LED diod je 50 000 hodin.

Köhlerovo osvětlení v procházejícím světle

Zdroj světla je umístěn na zadní části mikroskopu a světlo je směrováno do kolektoru pomocí zrcátka. Kontrast obrazu se reguluje aperturní clonou kondenzoru, zatímco velikost osvětleného pole se nastavuje polní clonou. Ovládání polní clony je umístěno vpravo ve spodní části těla, vedle oblasti pro nastavení zaostření. To zjednodušuje nastavení Köhlerova osvětlení. Köhlerovo osvětlení zlepšuje kvalitu obrazu pozorovaného vzorku: každý objektiv dosahuje maximálního rozlišení a zorné pole je osvětleno rovnoměrně bez ztmavnutí na okrajích. Preparát je zaostřen, parazitní světlo je eliminováno a kontrast se zvýší.

Ergonomický design

Fyzické nepohodlí způsobuje únavu a snižuje produktivitu. Ergonomický design mikroskopu hraje důležitou roli v každodenním vědeckém výzkumu. MAGUS Lum 490L zajišťuje uživateli vysoký komfort při práci. Motorizované součásti zvyšují rychlost a zjednodušují opakované úkony při časté změně objektivů. Nastavitelná hlavice umožňuje uživateli zvolit pohodlný úhel pozorování, čímž snižuje namáhání krku a zad. Zaostřovací knoflíky jsou umístěny ve spodní části těla mikroskopu. Uživatel si tak nemusí namáhat ruce. Díky plynulému pohybu mechanismu může uživatel bez námahy zaostřit na objekt. Mikroskop se ovládá s minimálním pohybem ruky, protože dlouhá ovládací rukojeť pracovního stolku a knoflík pro jemné zaostřování jsou umístěny ve stejné pracovní oblasti.

Příslušenství

K dispozici je řada příslušenství navržená speciálně pro tento mikroskop. Volitelné objektivy poskytují další zvětšení. Okuláry rozšiřují rozsah zvětšení mikroskopu. Volitelné okuláry vám pomohou maximalizovat potenciál objektivu, který používáte nejčastěji. Volitelné nástavce pro fázový kontrast, tmavé pole, polarizaci a DIC rozšiřují rozsah mikroskopických technik a umožňují studovat preparáty, které nejsou ve světlém poli viditelné. Digitální kamery přenášejí obraz z mikroskopu na monitor, ukládají soubory a software provádí měření vzorků v reálném čase. K měření objektů se používá kalibrační sklíčko, které lze kombinovat s okulárem se stupnicí nebo se softwarem kamery.

Alternativní modely

MAGUS Lum 490L lze považovat za alternativu k následujícím modelům: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Hlavní vlastnosti:

• Studium preparátů emitujících fluorescenci při vystavení excitačnímu světlu
• Mikroskopické techniky: fluorescence v odraženém světle, světlé pole v procházejícím světle
• Trinokulární hlavice se svislým portem pro kameru, nastavitelným úhlem náklonu a poměrem dělení světelného svazku: 0/100, 100/0 nebo 80/20
• Motorizovaný revolverový nosič objektivů ovládaný ergonomickými tlačítky na spodním stojanu pro přepínání objektivů jedním dotykem
• Rovinné semiapochromatické fluorescenční objektivy s vysokou rozlišovací schopností
• Osvětlovač pro procházející světlo: energeticky úsporná LED 3 W s životností až 50 000 hodin
• Köhlerovo osvětlení a motorizovaný kondenzor s odklápěcí čočkou
• Inteligentní systém řízení osvětlení v procházejícím světle: automatická volba jasu při změně pracovního objektivu
• Pracovní stolek má safírovou skleněnou desku a dlouhou ovládací rukojeť pro pohodlné používání
• Široká škála kompatibilního volitelného příslušenství

Obsah sady:

• Stativ s mechanismem zaostřování, podporou ekologického režimu, poloautomatickým ovládáním revolverového nosiče objektivů a kondenzorem
• LED lampová skříň pro procházející světlo (namontovaná na stativu)
• Motorizovaný revolverový nosič objektivů (namontovaný na stativu)
• Držák stolku s uchycením kondenzoru
• Pracovní stolek s držákem preparátů
• Motorizovaný Abbeho kondenzor s výklopnou čočkou
• Epifluorescenční osvětlovač
• Fluorescenční filtrační kostky B/G/UV/R
• Hlavice trinokulárního mikroskopu
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 4x/0,13 ∞/– WD 17 mm, parfokální vzdálenost: 60 mm
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 10x/0,30 ∞/0,17 WD 16 mm, parfokální vzdálenost: 60 mm
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 20x/0,50 ∞/0,17 WD 2,7 mm, parfokální vzdálenost: 60 mm
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 40x/0,75 ∞/0,17 WD 1,4 mm, parfokální vzdálenost: 60 mm
• Rovinný semiapochromatický fluorescenční objektiv PlanF S-Apo 100x/1,30 olej ∞/0,17 WD 0,18 mm, parfokální vzdálenost: 60 mm
• Okulár 10x/25 mm s dlouhým očním reliéfem a dioptrickou korekcí (2 ks)
• Očnice (2 ks)
• Adaptér typu C-mount 1x
• Napájecí adaptér a napájecí kabel mikroskopu
• Napájecí adaptér a napájecí kabel pro epifluorescenční nástavec
• Protiprachový kryt
• Návod k použití a záruční list

K dispozici na přání:

• Rovinný achromatický objektiv Plan 2x/0,06 ∞/–, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 60x/0,80 ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný apochromatický objektiv Plan Apo 60x/1,42 olej ∞/0,17, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 100x/1,10 voda ∞/0,17, parfokální vzdálenost: 60 mm
• 10x/22 mm okulár se stupnicí
• 10x/22 mm okulár s optickou mřížkou
• 10x/22 mm okulár s nitkovým křížem
• 12,5x/16 mm okulár (2 ks)
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Zařízení s fázovým kontrastem: kondenzor pro fázový kontrast, sada fázových objektivů, centrovací dalekohled
• Kondenzor pro pozorování v tmavém poli NA 0,7–0,9
• Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,3–1,26
• Zařízení pro diferenciální interferenční kontrast (DIC)
• Epifluorescenční nástavec se rtuťovou výbojkou, kostkami fluorescenčních filtrů a napájecí jednotkou rtuťové výbojky
• Sada polarizátoru/analyzátoru
• Digitální kamera
• Kalibrační sklíčko
• Monitor
• Sada barevných filtrů (modrý, zelený, žlutý, matné sklo)
